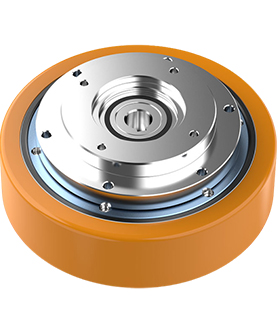

WGV系列

低噪音大扭矩，徑向承載能力強，結構緊湊，安裝方便，可定制化生產，高定位精度，適配不同的電機
概述
  • 低噪音大扭矩，徑向承載能力強
  • 結構緊湊，安裝方便
  • 可定制化生產
  • 高定位精度
  • 適配不同的電機
特點
技術參數
目錄冊
產品特點
  • 一
    低噪音大扭矩，徑向承載能力強
  • 二
    結構緊湊，安裝方便
  • 三
    可定制化生產
  • 四
    高定位精度
  • 五
    適配不同的電機
減速機性能資料參數表

規格
Specification 		單位
Unit 		節數
Stage 		減速比
Ratio 		WGV100 WGV115 WGV135 WGV160
轉動慣量J1
Rotational inertia J1 		Kg.cm2 1 2 0.16 0.61 0.61 12.3
3 0.14 0.48 0.48 7.5
4 0.13 0.47 0.47 74
5 0.13 0.45 0.45 72
6 0.13 0.45 0.45 7.2
7 0.13 0.4 0.4 6.8
9 0.13 0.4 0.4 6.8
2 14 0.1 0.2 0.2 2
16 0.08 0.18 0.18 1.7
18* 0.09 0.19 0.19 1.8
20 0.08 0.18 0.18 1.7
21 0.09 0.19 0.19 1.8
24 0.08 0.18 0.18 1.7
28 0.09 0.19 0.19 1.8
30 0.08 0.18 0.18 1.7
32 0.08 0.18 0.18 1.7
40 0.08 0.18 0.18 1.7
額定輸出力矩
Rated output torqueT2N 		N.m 1 2 75 90 135 250
3 90 115 200 400
4 95 115 200 520
5 90 110 200 480
6 90 110 200 430
7 75 85 150 400
9 75 85 150 340
2 14 75 100 150 250
16 75 100 150 220
18 90 115 240 450
20 70 70 150 180
21 90 115 240 420
24 90 115 240 330
28 95 125 260 520
30 90 105 240 270
32 95 125 260 440
40 95 125 260 360
額定輸入轉速/Rated input speed n1N rpm 1 2~9 3000 3000 3000 3000
2 14～40 4000 4000 4000 4000
最大輸入轉速/Maximum iutput speed n1B rpm 1 2~9 5000 5000 5000 5000
2 14~40 6000 6000 6000 6000
標準背隙/Standard backlash P2 arcmin 1 2~9 ≤5 ≤5 ≤5 ≤5
2 14~40 ≤8 ≤8 ≤8 ≤8
重量/Weight kg 1 2~9 4.5 7.5 11.0 15
2 14～40 5.5 9 13.5 18
效率/Efficiency % 1 2~9 ≥95
2 14～40 ≥93
容許徑向力/Allowable radial force F2aB N 1-2 2～40 4000 8000 10000 13000
急停扭矩/Emergency stop torque T2NOT Nm 1-2 2～40 二倍額定輸出力矩(允許1000次)/Twice rated output torque
使用壽命/Lifespan h 1-2 2~40 20000
使用溫度/Working temperature ℃ 1-2 2～40 -20℃~90℃
防護等級/IP Grade / 1-2 2～40 IP64
潤滑/Lubricating / / 全合成潤滑脂|Synthetic Lubricating Grease
噪音值(n1=3000rpm,無負載)
Noise level (n1=3000rpm,off load) 		dB(A) / / ≤58 ≤60 ≤63 ≤65
安裝方向/Installation direction / / 任意方向/In any direction
